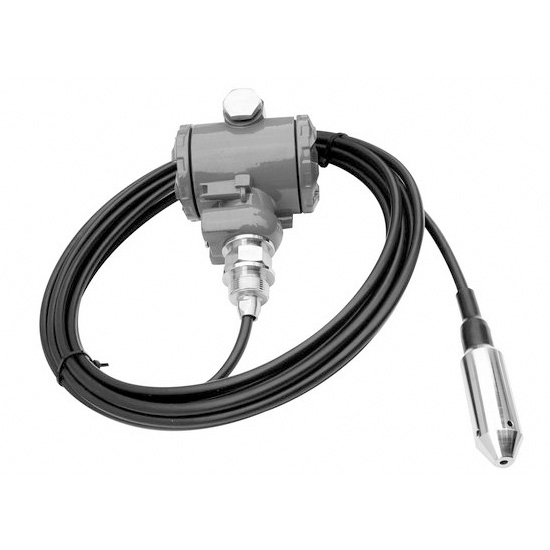

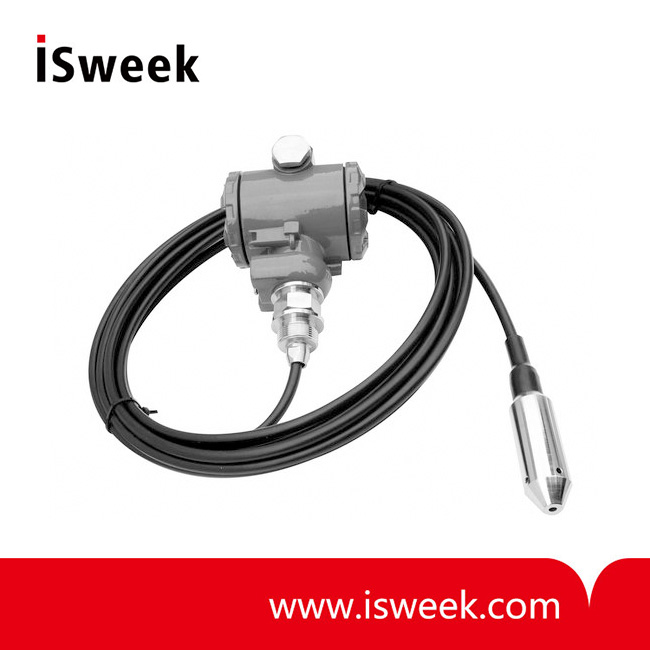

Piezoresistance level transmitter - CS-PT400M Series

• Measurement range: 0~3…200mH2O
• Failure pressure: 3 times of full range
• Accuracy: ±0.1%F.S, ±0.25%F.S, ±0.5%F.S
• Operation temperature: -40℃~85℃
• Offset temperature: -10℃~70℃
• Insulation: >100M Ω@50V
• IP rate: IP68
• Response time: 10ms

  • Model Number: CS-PT400M Series
  • Data Sheet: Date Sheet File
Quantity:
- +
  • Piezoresistance level transmitter
  • Piezoresistance level transmitter
Mouse over image to zoom

Product Specification

CS-PT400M Series Piezoresistance Level Transmitter


CS-PT400M Series Level Transmitter Features
• Accuracy: ±0.1%, ±0.25%F.S
• OEM provided
• Diameter length only Ø24mm
• Diffused silicon oil filled sensor
• Non-polarity two-wire current output
• Vdc/ac voltage output
• Intrinsic safety certification, Explosion proof certification, CE certification

CS-PT400M Series Level Transmitter Applications

Hydrological monitoring Water Supply

CS-PT400M Series Level Transmitter Description

CS-PT400M series of pressure transmitters are high reliable, high stable, high accurate and small size level transmitters which are widely used in measurement of liquid pressure and depth of liquid of  water, oil and mild corrosive liquid.

This product adopts 1Cr18Ni9Ti stainless housing, silicon oil filled sensor, ASIC to be easily calibrated at zero and scale. Specially strong ventilated cable resistive to abrasion, oil, acid, alkaline is  provided for special applications.

The series of pressure transmitter have been approved with intrinsic safety certificate, explosion proof certificate and CE certificate.

CS-PT400M Series Level Transmitter Technical data

Items
Specifications
Remark
Measurement range
0~3…200mH2O
1mH 2 O≈9.81kPa
Overload pressure
1.5 times of full range

Failure pressure
3 times of full range

Accuracy
±0.1%F.S,         ±0.25%F.S,         ±0.5%F.S

Stability
Typical value: 0.1%F.S,                 Maximum value: 0.2%F.S

Operation temperature
-40℃~85℃

Offset temperature
-10℃~70℃

Medium compatibility
All corrosive medium compatible with 1Cr18Ni9Ti and 316L

Electrics feature
Two-wire type
Three-wire type

Signal output
4~20mA
0~5V
0~10V
Power supply
10~36Vdc
10~36Vdc/ac
12~36Vdc/ac
Vdc/ac = dc and ac
Load resistance
(U-10)/0.02(Ω)
>100kΩ

Insulation
>100M Ω@50V

IP rate
IP68
Response time
10ms
Pressure form
Gauge pressure and absolute pressure
Certification
Intrinsic safety certification, CE certification.
Electromagnetic
compatibility
Electromagnetic radiation: EN50081-1/-2;
Electromagnetic sensitivity: EN50082-2;


CS-PT400M Series Level Transmitter Order form
